Les korrys, une des clés du réalisme du cockpit :
Le cockpit de l’A320 comporte plus de 100 korrys ; les “vrais” sont vendus au poids de l’or, il est donc vraiment très intéressant de trouver une solution pour les fabriquer soi-même ; les premières réalisations, basées sur des cubes de plexi usinés sans outillage particulier, apportaient une solution fonctionnelle satisfaisante mais modérément ressemblante ; or, de la bonne ressemblance de ces korrys dépend en bonne partie le réalisme du simu …
Une cnc est presque indispensable pour approcher de près l’aspect des vrais korrys ; ceci a été une de mes toutes premières réalisations.
Comment faire avec une CNC :

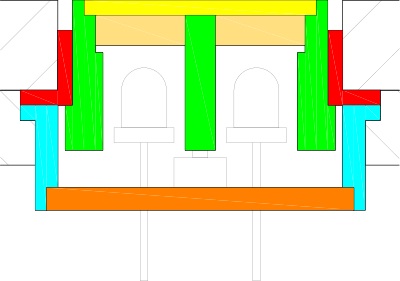

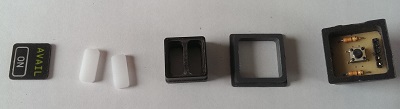

La jupe du korry (en vert) coulisse dans le corps du korry, constitué de 2 “tubes” carrés épaulés (rouge et bleu) ; le fond du corps retient un petit pcb (orange) sur lequel sont fixés :
– un micro-switch, au centre,
– 2 leds, de part et d’autre du switch,
– les 2 résistances de protection des leds et le connecteur du dispositif.
La jupe présente 2 évidements qui permettent le passage des leds ; cette jupe est refermée au sommet par une plaque de PMMA transparent (en jaune), qui porte les inscriptions de face avant : peinture noire au dos, et gravure à l’envers au dos. Deux petits rectangles de PMMA translucides sont placés entre face avant et led pour assurer la diffusion de la lumière.

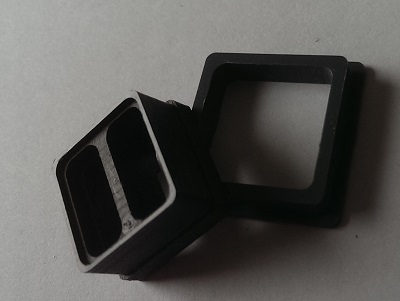

Au repos, le bas de la jupe est en appui léger sur le switch ; une simple pression sur la face avant actionne le switch. Les 2 parties du corps, fraisées dans du PVC, sont respectivement encastrées dans la face avant et la contre-face du panel ; la jupe est fraisée dans du POM, ce qui assure un glissement très souple dans le corps.
Selon les korrys, les leds sont blanches, jaunes, rouges, vertes ou bleues – attention, leur tension de seuil dépend de leur couleur, il faut ajuster leur résistance série ; les gravures des faces avant sont remplies de peinture pour vitrail de couleur correspondante.
Cette conception convient à tous les korrys de l’A320, même les plus petits (FCU) : il faut alors remplacer les résistances classiques par des cms.

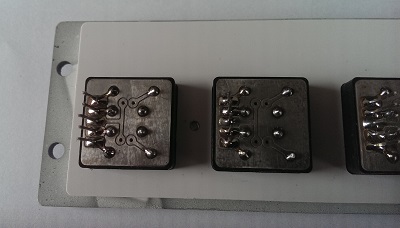

Sur certains panels à forte concentration en korrys, j’ai réalisé un seul pcb pour tous les korrys, directement fixé sur la contre-face, ce qui permet d’alléger considérablement la connectique korrys à connecteur panel.
Bravo, je suis vraiment impressionné par cette réalisation
C’est la première fois que je trouve des Korry qui sont ressemblant et pas hyper compliqué ou alors qui ne fonctionnent pas du tout.
Par contre, je dois avouer que j’ai quelques questions (surtout parce que j’aimerais beaucoup pour en faire chez moi aussi pour de la simulation)
Est ce que vous auriez des plans précis des Korrys ? (si “non”, ce n’est pas un soucis du tout)
Mais surtout, où est ce qu’on peut trouver les petits circuits imprimés que vous utilisez ?
Ils ont l’air vraiment parfait pour ce job, du coup j’aimerais bien utiliser les même
(et une dernière petite question subsidiaire, où quel type de micro-switch vous utilisez ?)
Merci beaucoup pour cette article et pour ce site, et merci d’avance si vous répondez à ces questions
Bonjour Benjamin,
Pas vraiment d’autre plan que le petit schéma coloré en début de sujet, sinon des fichiers d’usinage, un peu indigestes sauf à parler couramment le g-code
Mais avec un décimètre et quelques règles de 3, vous devriez vous y retrouver très facilement : l’ouverture supérieure dans laquelle s’insère le korry mesure 22×22, la section supérieure de la jupe (en vert) mesure 18×18 ; la section du bouton poussoir miniature fait 6×6.
Le petit PCB : fabrication à la CNC (gravure anglaise), puis étamage à froid (epoxy standard, épaisseur 1.6, simplement encastré dans la partie basse (ajustement serré).
Le bouton poussois miniature : il y en a partout sur le net, je vous livre une référence au hasard, Lextronic KRS0610.
Usinage : CNC, fraise 1 lèvre diam 3, la jupe en delrin (mais du PVC devrait convenir), les 2 parties supérieure et inférieure en PVC, la “vitre” en plexi translucide peint et gravé au dos (fraise javelot 15 degrés).
Michel
Merci beaucoup pour ces réponses
Bien joué pour tout ce travail, je crains malheureusement de ne pas avoir tout ce qu’il faut pour faire tout ça.
Je vais devoir trouver d’autre solutions.
Mais encore une fois merci pour tout ça, parce que grace à vous, j’ai pu bien avancé dans mon prototypage.
Benjamin
Bonjour,

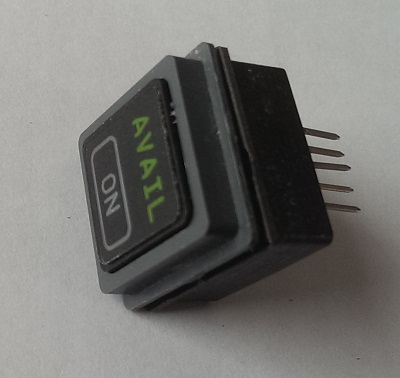

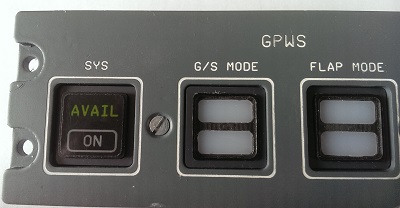

Super realisation, j’aurais voulu savoir comment la face avant présente une couleur verte (sur votre exemple pour “AVAIL”) meme sans eclairage. Est ce que le petit rectangle de PMMA translucide superieur est vert ?
merci
Bonjour,
La petite face avant est peinte en noir au dos, puis gravée à la cnc ; la gravure est ensuite remplie au pinceau avec de la peinture vitrail verte ; attention, il faut également que la led soit verte, car la peinture verte est presque inopérante pour le rétro-éclairage.
Michel
Merci !
Do you mind sharing the cad files? I wanna try them printing on 3d printer.
Hi Baran,
I don’t have 3D plans for the Korrys, only a few 2D sections, in TURBOCAD or DXF format; if it interests you anyway, give me an email address.
Michel
Ca donne des idées.
Je viens d’essayer d’usiner un korry dans du MDF, il a cassé. Pareil pour le contreplaqué.
C’est dommage car ce sont des matériaux qu’on trouve dans tous les magasins de bricolage.
Où trouver du POM ou du PVC facilement ?
Bonjour Bruno,
POM, Polycarbonate, PMMA et autres “plastiques”, le net en regorge, il suffit de l’interroger ! ; pour ma part, je me fourni par exemple chez Blockenstock, Polydis, Lacrylic shop, …
Michel
Merci, pas de soucis, le net en regorge 😉 j’avais repéré Blockenstock pour le POM. Je préférais demandé car je ne maitrise pas ces matériaux et ne connais pas les fournisseurs, ça n’est pas comme acheter un DVD sur Amazon ou la FNAC.
Je vois que Polydis a du choix coté PVC et PPMA.
Bonjour, avez vous encore les fichiers pour la CNC, si oui, cela m’intéresserais, merci
Bonjour,
je regrette, mais je ne diffuse plus mes plans : trop d’ennuis avec l’accompagnement et le service après-vente …
Ceci dit, pour ce qui concerne les korrys, les plans ne sont pas vraiment compliqués !
Cordialement, Michel
Bonjour, c’est vraiment un super travail bravo.
Malgré plusieurs essais mes korry ne sont pas top. Votre système semble bien fonctionner avec les deux parties blanches plus le clip de sur le dessus. Serait t’il possible d’obtenir vos plans au format stl? Je suis prêt à vous les acheter sans problème. Voici mon email frederic.portemer@vedayshop.fr. merci de votre réponse.
Frédéric
Bonjour Frédéric, merçi !
Voilà un projet qui remonte à pas mal de temps, plans succincts réalisés avec Turbocad, donc pas de format .stl … à l’époque il n’y avait pas d’imprimante 3D, et de plus, pour obtenir un fonctionnement vraiment harmonieux (pas de jeu mais pas non plus de point dur) un usinage à la cnc convient bien : précision requise au moins 1/10 …
Michel
Bonsoir Michel merci pour votre réponse. Ah mais parfait si cela peut être signé à la CNC j’ai un copain qui a un petit modèle à la maison ça pourrait être l’occasion d’essayer. Encore une fois je ne cherche pas à vous embêter je veux juste améliorer les korrys que j’ai déjà. J’aimerais donc tester votre système si cela fonctionne tant mieux si ce n’est pas le cas tant pis. Seriez-vous d’accord pour me transmettre les plans ?
En vous remerciant par avance.
Frédéric
